治污设施用电监测动态管控系统-治污设施用电监测动态管控系统平台

治污设施用电监测动态管控系统充分运用大数据分析、云计算、移动互联网、物联网技术，可以对企业生产设备与环保治理设备用电数据、运行工况进行24小时不间断监测。通过关联分析、超限分析、停电分析，及时发现环保治理设备未开启、异常关闭及减速、空转、降频等异常情况。同时，系统通过历史数据分析，追溯企业生产运行状态，为环保监管提供数据支撑，还结合空气质量预报信息发布系统数据，统计重污染天企业限产执行情况，监督限产措施有效执行。

（一）系统平台功能

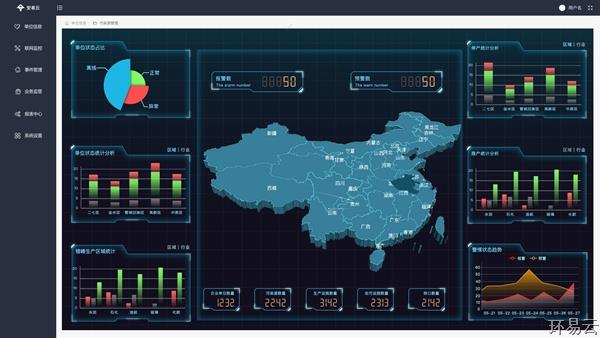

治污设施用电监测动态管控系统用于接收现场端监测系统传输的信息，实现现场数据的汇总、报警管理、统计分析等，远程实时掌握生产设施和治污设施运行状况。

治污设施用电监测动态管控系统能够对生产设施、污染物治理设施的运行状态进行关联分析，及时发现污染治理设施未开启、异常关闭及减速、空转、降频等异常情况，并通知企业监管。

治污设施用电监测动态管控系统对执行停产、限产、错峰生产等调控指令的生产设施进行监测，将调控期间违规生产情况通知相关人员，对调控指令执行的总体情况进行统计分析。

治污设施用电监测动态管控系统应提供web浏览器、手机APP等用户访问功能，提供邮件、APP等告警方式，并提供排污单位用户对报警信息进行处理的功能。排污单位可按权限登陆系统进行情况说明等信息更新维护操作。

1、平台整体概述

1.1.平台架构

平台架构的设计不仅需要满足现阶段环保用电过程监管业务的需要，同时还需要充分考虑到未来业务的变化。即需要考虑接入到平台中的企业数量、现场端电量采集模块数量、现场端电量采集模块类型、采集数据项、采集频率。随着平台与其它业务系统之间进行数据交互的增多，平台需具有良好的性能和可扩展性的能力，能够快速的在平台上构建不同的业务应用。

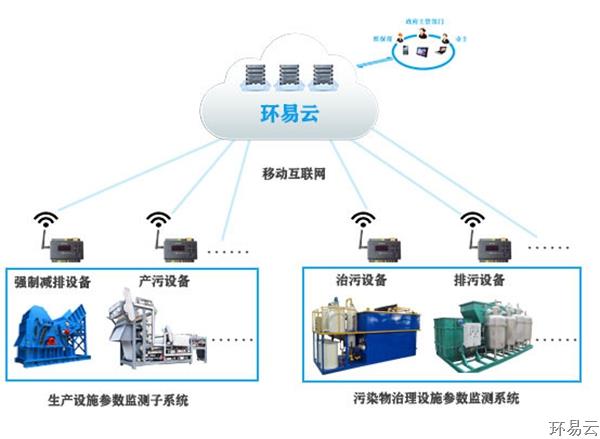

通过采用先进、成熟、可扩展的组件式云架构模式，并结合大数据、微服务等技术共同构成平台。采用多层的分布式应用模型、组件再用、一致化的安全模型和灵活的流程配置等技术手段，使得平台具有更好的移植性和可扩展性，能够快速适应业务应用环境复杂、业务规则多变等环保业务特点。总体来说，平台由数据源层、通讯采集层、大数据处理层、平台支撑层和业务应用层五个层次组成。

1.2.平台部署

本次治污设施用电监测动态管控系统平台建设需要部署在云端，通过运行在云端，实现软硬件资源和共享信息，采用划拨资源的方式实现平台的线性扩展，能够很好的解决资源共享、平台共享、服务共享等问题。

1.3.数据处理

针对海量数据的实时处理、存储和数据分析将是治污设施用电监测动态管控系统平台建设的关键和性能瓶颈，因此针对海量数据处理需求，平台需要采用分布式数据库和内存数据库等技术分别存储相应的监测数据，提高平台的数据存储和数据处理能力。

1.4.并发性能

为了保证平台能够适应未来接入污染源企业、采集数据项、采集频率和平台使用频率大规模增加的可能，平台应使用通讯并发和负载均衡等技术，来提高平台的并发性能和高可靠性。

2.平台功能

平台建设需要综合考虑各个不同角色的业务需求、功能应用特点等因素，具体包含以下功能：

2.1.档案管理

实现对企业产污、治污设施的管理，以及产污、治污设施生产工艺上的启停联动关系，越限阈值等。可管理企业基本信息、联系人信息，以及在地图上查看企业具体位置。

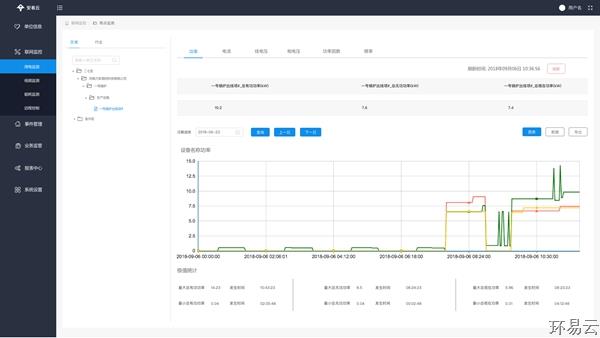

2.2.用电过程监控

实现对污染源企业过程及污染治理设施用电数据的采集和监控，采集频率为1-15分钟，默认15分钟的数据采集，采集数据项至少要包含电压、电流、停上电事件等数据项。通过对采集的用电数据进行关联分析、超限分析、停电分析等智能化分析，及时发现环保治理设备未开启、异常关闭及减速、空转、降频等异常情况。治理设施异常情况应支持以邮件、APP等方式推送，企业和环境保护部门均能接收到该信息，并可以查询历史异常信息。

2.3.异常申报

系统需支持申报流程，企业可在2小时内对产生的异常进行申报，对异常设备的异常情况加以说明并上传现场图片、视频等资料。环境保护部门进行申报内容进行审核，审核不通过可以退回。

2.4.限产停产管理

为应对重污染天气应急减排、临时性的减排调控等需求，系统需提供限产停产管理功能。可以制定限产停产方案、设置限产停产的起止时间以及涵盖的企业、车间、生产线，针对不同的调控需求精确监控产污设施，在限产停产期间非正常开启产污设置的，系统应立即通过邮件、APP等方式报警。

2.5.污染源运行统计分析情况

系统可以统计各时间段的污染源运行数量，并可以按地区、行业进行查询，可与历史运行数量数据进行对比，对数据进行统计分析。

2.6.系统管理

提供用户管理、组织管理、角色管理、权限管理、系统配置、流程管理、 操作日志等功能。同时，平台能够提供标准的接口规范和数据格式，能够与其它业务系统进行无缝衔接。

2.7.APP应用

需提供环境保护部门管理端、企业端使用的移动APP业务功能与PC端业务功能基本一致。界面友好，方便操作人员快速、高效的完成业务应用操作。

2.8.接口要求

平台端要出具企业或设备接入的详细协议文档，包括接入地址、接入协议、接口demo等，要符合《污染物在线监控（监测）系统数据传输标准》。

（二）现场端电量采集模块

现场端设备包括现场端电量采集模块、电流互感器等其它辅助设备。现场监测设备具有工业和信息化部检测报告及自主知识产权证明材料；

1、现场端电量采集模块技术要求

2、现场端电量采集模块采集参数要求

现场端电量采集模块应能采集以下基本数据项并满足要求：

（1）正反向有功、无功电能;

（2）各相及总有功功率、无功功率、功率因数;

（3）各相电流、电压;

（4）总有功电量;

（5）总无功电量；

（6）监测设备停电后，需10秒内将停电事件上报中心端平台。

（三）现场端踏勘及安装服务

1、工况用电监测点位布设要求

工况用电监测点位应包括总用电监测点位、生产设施用电监测点位、治污设施用电监测点位等类型。

总用电监测点位：安装在排污单位总进线回路上，反映排污单位生产、治污总体情况。

生产设施用电监测点位：安装在排污单位的生产线总回路及主要生产设备回路上，反映排污单位停 限产、错峰生产执行情况。

治污设施用电监测点位：安装在排污单位治污工艺总回路及主要治污设备回路上，反映污染治理设施运行情况。

2、安装施工要求

在安装施工过程中，安装调试应避免对安全生产和环境造成影响，安装调试人员必须有相关的操作资质，电工应持进网作业许可证，安全工程师和安全监督员应具有电力专业工程师以上专业技术任职资格， 满足电力施工相关要求，保障安装工艺，对原有的用电线路不造成影响。

安装位置：现场端电量采集模块可安装在用户既有设备供电开关集成机柜（如防爆柜）内的，现场端电量采集模块应准确安装在对应开关位置，无强电源引出，满足机柜密闭要求。采集设备无法安装在用户既有柜体内的，现场应增加不低于用户现场防护等级的箱体（企业提供，现场勘查时与企业沟通确认），引出部分应通过PG防水接头由金属软管保护。现场端电量采集模块安装在室内的，工频运行的应直接安装在开关出线位置，变频运行的应安装在变频器进线侧。现场应能为数据采集网关提供可靠的不间断电力负荷，安装在户外的应配备完善规范的接地装置 和避雷措施或在避雷保护范围内，安装位置不能位于通讯盲区，确保上下行数据传输稳定，同时应具备 防盗和防止人为破坏的设施。
