企业环保用电智能监控系统平台-专业服务/厂家/解决方案

通过企业环保用电智能监控系统平台建设，通过大范围部署监测点，实现对企业产污和治污设备的实时监测。

通过本系统的建设,进一步完善环保数据化智能监测网络，涵盖全市企业产污设施、治污设施，实时监测治污设备的运行状态和停产限产的异常状态等信息。对企业产生污染物排放的生产设施、污染物治理设施运行的关键电气参数进行监测，根据生产、治理工艺抽取出代表设施运行的工况模型，精确描述设施的运行状态。通过关联分析等多种方法，得出企业治理设施未同步开启、停限产未执行到位的分析结果。

通过对企业生产及治理过程的实时监控，可以使执法向前端有效延伸，实现主动精准查究，最终形成治理过程管控有力、污染物排放数据真实有效，排污企业、公众及环保主管部门共建、共治、共享的良性互动环境监管体系。

1.参考标准

GB/T 17215.321-2008 ；

GB/T 17215.322-2008 ；

GB/T 17215.323-2008；

GB/T 17215.211-2006 ；

GB/T 17215.301-2007 ；

一、系统方案

系统由用电监测设备、用电数据采集器、云端监管平台三部分组成。现场根据企业工艺，对企业产生排放的污染源生产设施、污染物治理设施安装用电监测设备，实现对设施运行的电气参数（电流、电压、功率、功率因数、电量、电能质量等）进行监测、采集、处理；用电数据采集器将现场终端采集的数据以环保标准协议HJ212传输至云端；云端监控平台接收现场监测设备的采集数据，通过统计、分析等，实现现场数据的汇总应用，集中监控，实时掌握企业生产设施和污染治理设施运行状况；使用者可使用网页、手机APP等方式应用平台功能，并可通过手机短信、APP、邮件、语音外呼等方式接收告警信息，提高监控管理的时效性。

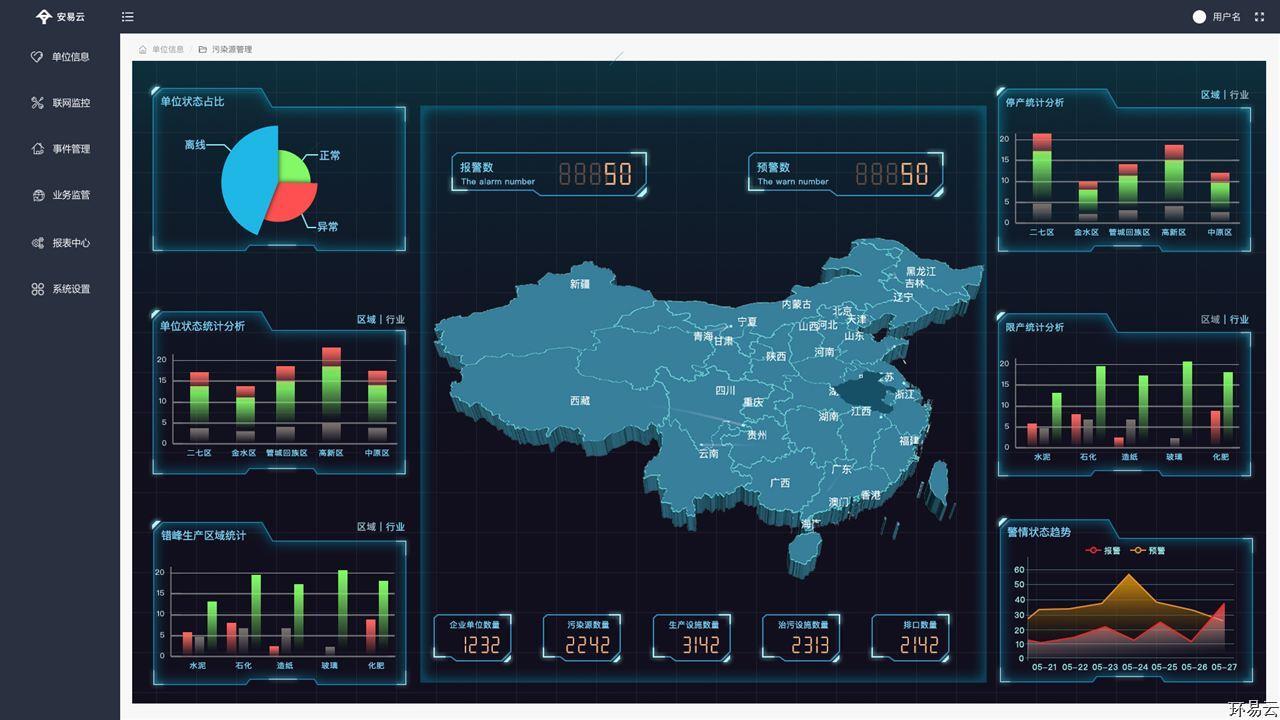

（一）环保用电智能监管平台

1、环保用电智能监管平台包括WEB版监控软件和手机APP，其中手机APP应包括Android、ios系统。

2、WEB软件满足以下功能：

2.1实现对工业企业总用电数据，生产产污工段和污染治理设施用电数据的 24 小时实时采集和监控，采集频率默认5分钟，可配置，采集数据项按要求至少要包含电压、电流、三相功率、总功率和功率因数等数据项及其对应时间点。

2.2平台能够通过多种手段分析和判断产污治污设备运行工况，通过对采集的用电数据进行关联分析、超限分析、停电分析等智能化分析，及时发现环保污染治理设备未开启、异常关闭及低负荷运行等异常情况。

2.3限产停产行为监管：应对重污染天气应急减排、临时性的减排调控等需求，平台需提供限产停产管理功能。

2.4对于告警信息，平台应支持限产异常、停产异常、治污设施异常、功率越限、电流越限、电压越限、通讯中断等异常类型中的任意种类进行告警，可根据客户需要动态配置是否告警。平台应支持短信、APP推送、邮件发送、语音电话告警等方式实时推送，并在后台形成相关统计汇总数据，备用户溯源查询；报警能够设置分级分时提醒。

2.5异常数据主动申报：主要提供企业已知或是无法避免的异常情况发生后，主动上报产生原因和采取措施，申报含情况说明、现场图片、视频等资料。支持审核驳回之后重新申报提交审核。

2.6支持治污设施主备功能参与工况判断，并支持主备治污设施在平台切换。

2.7异常报警可按照行政区域分级分类别统计，提供相关查询功能。

2.8对企业运行过程中产生的数据进行挖掘分析并形成多种统计结果，包括企业概况、用电分析、错峰生产执行情况、异常统计等。

3 手机APP

3.1支持Android、ios系统APP，方便进行行业/企业查询、报警、故障查询，实时监控数据查询，探测器详细信息查询等功能。生态环境局端、企业端使用的移动 APP权限应该不一致，不同版本的APP应该突出各自的核心应用，业务数据应用和 PC 端保持一致。

3.2支持手机端APP现场运维的地图导航、签到、NFC打卡功能。

3.3支持手机端APP直接对现场集中器设备进行配置的功能。

4 容量测试及系统演示：平台须支持2500家以上企业管理及实时并发连接和上传数据，支持多台服务器组织服务器集群和负载均衡。提供包括但不限于：平台应用时间、数据监测、企业异常、重污染天气应急管理及统计分析等功能的现场实时在线演示。

4.技术指标

有功电能精度：0.5S级，1级，无功电能精度：2级，电压、电流精度：0.5级；

最大支持4回路三相电流输入，并对四回路电能单独计量；

电压规格：3×57.7/100V 、3×100V、 3×380V、3×220/380V、3×660V；

电流规格：3×1.5(6)A，3×20(100)A，3×80(400)A，3×120(600)A，3×200(1000)A，3×400(2000)A；

工作温度：-25℃~+55℃；

相对湿度：≤95℅（无凝露）；

支持470Mhz-510Mhz Lora无线通讯，可与4G配合使用，频道和扩频因数可设置，Modbus RTU规约；支持RS485通讯，波特率1200bps-9600bps可设，奇偶校验位可设；

支持磁钢等免停电取电方式；

安装完成后可加装铅封盖，防止私自拆卸；

支持标准DIN35导轨安装；

支持全电力参数测量（U、I、P、Q、S、PF、F），电压及电流不平衡度，电压、电流2-31次分次谐波测量及总谐波含量；

支持双向有功、无功电能计量；支持有功脉冲输出；支持4种最大需量及发生时间统计；支持上12月历史电能（包含各费率电能）；

支持红外通讯；

支持上三月极值及发生时间（包括三相电压、电流、功率、合相功率的极大值和极小值）；

支持电参量冻结，包括：记录时间点、U、I、P、Q、S、PF、正反向有功电能、正反向需量，冻结时间1~15分钟可设，最多可储存4000条；

支持四路开关量输入，两路开关量输出；

支持四路NTC测温功能；

支持一路漏电流测量。

5.资质报告

★提供具有CMA和CNAS标志的产品检测报告。（投标人须提供产品检测报告，以加盖投标人公章的原件扫描件为准，投标人提供的资料不全或未按要求提供的均按照无效投标处理的决定）

（四）用电数据采集器设备需求

1.功能要求

支持LORA无线组网，通过将通讯数据在无线信号之间互转，LORA监测支持中继器模式，满足用于增强主、从站之间的LORA信号强度；

应支持不低于30台监测设备的数据采集；

支持固定IP和动态域名解析方式连接数据中心；

支持HJ212-2017污染源在线自动监控（监测）系统数据传输标准；

支持一址多发，数据可同时上传到2个不同的平台；

宽范围直流电源输入，工业级设计；

数据采集器支持服务器远程升级，版本更新时无需到现场升级；

边缘计算：对采集的数据进行实时分析、处理和运算，分担主站数据处理压力，节省网络带宽。

2.技术指标

支持460Mhz-510Mhz Lora无线通讯，频道和扩频因数可设置；支持红外通讯；

工作频段：TD-LTE/ FDD-LTE/ WCDMA/ TD-SCDMA/ GSM/ EVDO/CDMA2000，包含有联通 4G，3G，2G，移动 4G，3G，2G 以及电信 4G， 3G，2G 网络； 传输速率：4G 网速：上行 2Mbps 下行 68Mbps；

工作温度：-40度-85度；

湿度范围：0-95% 无凝露结霜。

3.资质报告

★提供具有CMA和CNAS标志的产品检测报告。
