　　一、设备用电工况监测系统， PEMS

　　设备用电工况监测系统(简称 PEMS)，是根据工艺设计对反映固定污染源生产设施、污染物治理设施运行状态的电气参数(如：电流、电压、功率、 电量等)进行监测的全部设备和信息系统。 PEMS 用于掌握生产设施和治理设施的运行情况、污染治理及排放情况、 污染源停限产及错峰生产情况等信息，是污染源自动监测系统的组成部分。 PEMS的建设满足国家标准规范和计量认证要求。

　　二、规范性引用文件

　　GB20840.3 互感器 第3部分：电磁式电压互感器的补充技术要求

　　GB20840.2 互感器 第2部分：电流式互感器的补充技术要求

　　GB1208 电流互感器

　　GB3100 国际单位制及其应用

　　GB3101 有关量、单位和符号的一般原则

　　GB3102.1 空间和时间的量和单位

　　GB4208 外壳防护等级(IP代码)

　　GB4793.1 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求

　　GB/T6587 电子测量仪器 基本安全试验

　　GB/T13850 交流电量转换为模拟量或数字信号的电测量变送器

　　GB/T16706 环境污染源类别代码

　　GB/T17214 工业过程测量和控制装置的工作条件

　　GB/T 2423 电工电子产品环境实验 第2部分：实验方法

　　GB/T 17215.211 交流电测量设备 通用要求

　　GB/T 17215.321 交流电测量设备 特殊要求

　　GB/T16705 环境污染源类别代码

　　HJ212 污染物在线监控(监测)系统数据传输标准

　　HJ477 污染源在线自动监控(监测)数据采集传输仪技术要求

　　HJ2000 大气污染治理工程技术导则

　　HJ660 环境监测信息传输技术规定

　　HJ608 污染源编码规则

　　HJ524 大气污染物名称代码

　　HJ75 固定污染源烟气(SO2、 NOx、颗粒物)排放连续监测技术规范

　　三、系统的组成

　　PEMS用电工况监管系统系统由现场端监测系统和中心端监测平台两部分组成。具体构成参考图 1。

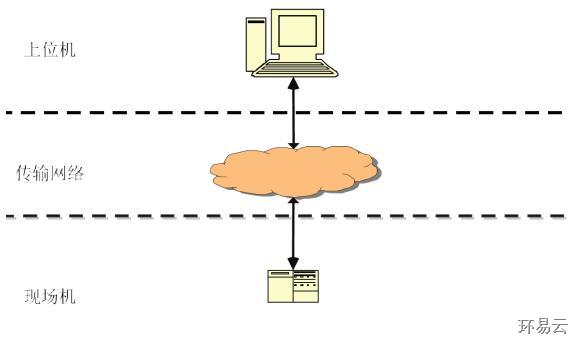

　　1) 一台(套)现场机集自动监控(监测)、存储和通讯传输功能为一体，可直接通过传输网络与上位

　　机相互作用，如图1所示。

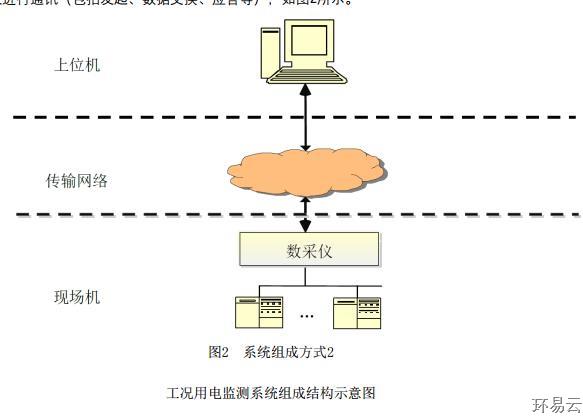

　　2)现场有一套或多套监控仪器仪表，监控仪器仪表连接到独立的数据采集传输仪，上位机通过传输网

　　络与数采仪进行通讯(包括发起、数据交换、应答等)，如图2所示。

用工况监控系统根据企业的生产和治理工艺，分别对产污设施和治污设施安装采集设备，利用传感技术实时收集设备工况数据，再将数据用无线方式传输到后台监测系统平台，实现对企业总用电量、生产设施用电量、环保治理设施用电量的24小时不间断全过程远程监测，这样便可以根据三个用电量相互间的比对，精准掌握治污设施的运行情况。企业负责人、设备运维人员、环保局执法人员都可以通过手机上的“用电工况监控系统”APP了解每个车间用电量的在线监测情况，从而实现对产污、治污设施运行情况的监控。
