环保用电智能监控系统平台网络部署需求(市大数据局管理)

　　环保用电智能监控系统平台网络部署需求(市大数据局管理)

　　企业用电数据中心建设包括网络通信系统、硬件搭建、信息安全、平台软件支撑、数据的整合以及信息与服务的集合管理，即通过对现场设施运行的电气参数(电流、电压、功率、功率因数、电量、电能质量等)进行监测、采集、处理、传输、统计、分析，利用高速数据总线和调用数据服务接口，实现对平台中监测数据、共享数据库、基础服务、计划任务等的管理。

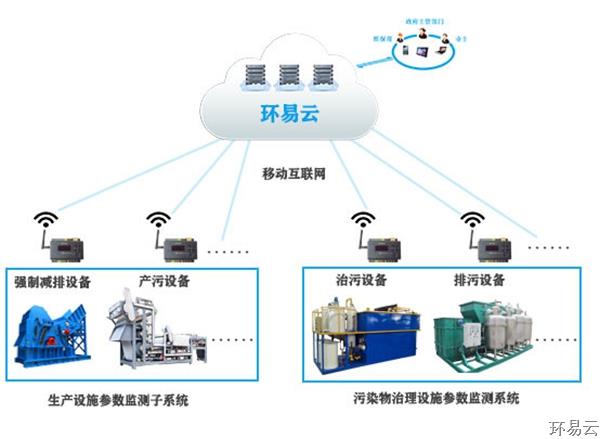

　　现场在线监控终端系统部署于重点监测企业端，通过LoRa无线通讯免布线施工的模式，采集现场用电信号。数据通过2G或4G移动/联通/电信网络上传至部署于日照的环保治污设施用电智能监控平台云端服务器。

　　环保治污设施用电智能监控平台应用软件部署于政务云中心云资源服务器，接收、统计、存储、展示数据，向环保管理人员提供WEB、移动端APP访问，环保管理者可使用网页、手机APP等形式应用平台功能。

　　图 1支撑平台逻辑构架图

　　应用支撑平台是构筑整个系统的统一支撑平台，介于企业产治污设施用电监测设备和系统应用之间，是连接基础设施和应用系统的桥梁，实现资源的有效共享和应用系统的互联互通。

　　应用支撑平台主要包括数据总线系统、统一门户服务组件、流程管理组件、报表引擎组件和地图服务等组件组成。

　　1.云资源部署方案

　　目前，初步以1000家企业、5000个监测点规模，每15分钟采集一次用电数据、3年存储要求考虑系统硬件配置方案。

　　序号应用资源数量(台/套)部署环境

　　1数据库服务器CPU：2颗*8核2.1GHz

　　内存：128GB

　　硬盘：5*1.2TB

　　带宽:20Mbps及以上1Windows Server 2016数据中心版64位

　　2应用服务器CPU：2颗*8核2.1GHz

　　内存：256GB

　　硬盘:1*1.2TB

　　带宽:20Mbps及以上1

　　备注后期若有VOCs监测、视频监控、烟尘监测等接入需求，可随用户设计需要进行扩容。考虑到数据采集和企业用户及移动端用户外网直接访问需求，服务器需映射外网。

　　2.网络部署方案

　　通过在IDC机房、网络出口处部署防火墙，构建政务办公网络，实现网络安全传输;系统部署主要在IDC机房安全区和DMZ区(非军事隔离区)，通过在DMZ区部署网闸，实现内网互联网物理隔离。

　　在此政务网安全管控机制下，本环保用电智能监控平台根据访问需求需要满足政府内部用户访问和外部企业的日常公网访问、手机APP端用户通过移动通信网络进入公网直接访问应用。

　　基于现有网络线路，访问环保用电智能监控平台主要途径如下：

　　1、生态环境局等政府内部用户可以直接访问该系统。

　　2、从政府外部的企业用户可以通过公网访问该系统。

　　3、移动端APP用户可以通过手机移动通信网络进入公网直接访问该系统。
