一、 项目背景

  为打好污染防治攻坚战,加快生态环境保护,“严把环保关口,推进绿色发展”,全面打赢“蓝天、碧水、净土”保卫战,建设美丽中国,国家先后颁行了《大气污染防治法》、《水污染防治法》、《土壤污染防治法》等法律,发布了《关于全面加强生态环境保护坚决打好污染防治攻坚战的意见》、《打赢蓝天保卫战三年行动计划》等政策。

各省市结合物联网和大数据政策,也先后颁布了相关政策,要求对涉气排污单位加快实施用电监管,通过全面部署安装污染治理设施用电监管系统重点对企业内污染源生产设施治污设施的运行状况进行实时监测与控制,为政府部门能够动态真实掌握企业生产状况,判定企业停产限产错峰生产等治污治理执行情况和异常预警,提供技术支撑。


系统概述

河南力安测控科技有限公司采用物联网、大数据、云计算、移动互联网及人工智能等现代信息技术,依托环易云(环保用电监管云平台),及时推出了环保用电监管系统,本系统是污染源自动监测系统的重要组成部分。

本系统在企业排污总用电关口、生产设施、治污设施等用电数据(包括电量、负荷等电气参数与状态参数)进行实时监测的基础上,通过设施运行停车分析、越限分析、停产/限产/错峰生产分析、工艺关联分析等,可动态监控企业治污治理状况,并及时发现治污设施未开启、空转、减速、降频以及异常关闭等未正常工作的情况。


本系统广泛适用于生态环境部门需要实施用电监管的涉气排污企业,主要包括水泥、石化、造纸、玻璃、化肥、焦化、制革、制药、采矿、建材、火电等重点行业的涉气排污类工业企业(详见附表)。



三、系统结构

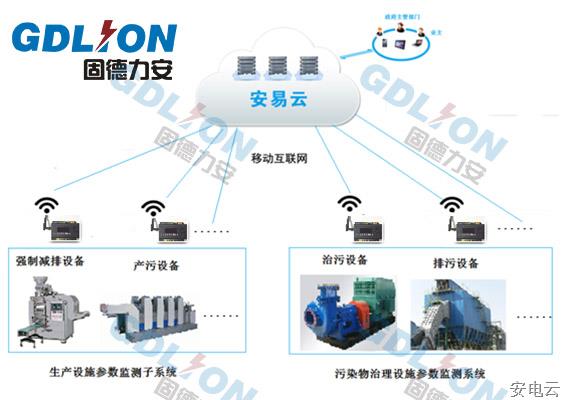

本系统主要由用电监控探测器、无线数传终端和环易云构成,按采集层、传输层、管理层及服务层四层结构设计。

其中用电监控探测器主要安装在涉气排污单位生产设施及治污设施供电的配电箱线路上,主要实现用电参数的采集及上传(单个探测器配置的选用无线数传一体化系列);无线数传终端即云网关,实现统一配电箱内多个用电监控探测器的信息的收集、处理、存储与集中上传;环易云实现现场设施用电信息的集中处理、统计、分析与管理,并提供手机APP、电脑web、监控大屏等客户端应用服务。


四、主要功能

1、负荷监控

实时采集现场生产设施及治污设施用电信息,通过手机APP等客户端,可动态监视企业及其车间各级设备监测点的运行情况,也可实现远程控制供电开关的跳闸断电功能。用电信息包括

(1) 各相电流、电压、相位角

(2) 正反向有功、无功电能

(3) 各相及总有功功率、无功功率、功率因数

(4) 总有功电量

(5) 总无功电量

(6) 气动开关量、气压计示数、温度等非电气量

7)电缆温度

8)设备状态




2、 电能管理

对排污单位用电量及设施用电量,或在污染日与非污染日负荷,按一定时间段(如年/月/日)进行汇总对比可分析企业/行业在某个时间段内的产污数量,及时发现异常,不仅可作为分析判断企业环保整治执行情况的依据,也可为企业降低能耗提供数据支撑;

以小时为单位展示功率曲线。 区域内被单位数量进行汇总,按地区、行业用电量按年/月/日进行对比排名,形成可导出的图形与数据报表。


3、 停电送电报警

传统的智能终端设备对停电送电只做离线/上线信息的粗泛提醒,无法实际掌控到底是否为停电来电事件引起。ADF501用电监控探测器终端准确判断出设备即将离线是否属于断电异常引起,并及时上传断电报警事件予以提醒,来电时也上传提醒。

本功能可让用户精准掌控智能终断电停运引起的离线及来电投运引起的上线状况,还可及时督导人工线下检查断电原因,并督促及时送电等作用。



4、 电气参数异常报警

通过超限、启停及工艺关联分析,异常报警,及时发现治污设施未开启、异常关闭及减速、空转、降频等异常情况。异常报警事件包括:

(1) 电流/电压回路异常

(2) 电流/压电流不平衡

(3) 电流/电压越限

(4) 功率/正向有功需量越限

(5) 温度越限

(6) 谐波电流有效值越限

(7) 谐波电流/电压畸变率越限

(8) 状态量变位

(9) 非电气量越限等。



5、 统计分析

根据关联关系判断生产设施及治污设施的启停状态,并根据设备的主备关系、运行周期综合得出治理设备异常关停的结论。对于停限产、错峰生产等用途的监测点,综合分析判断治污设施运行、停产、限产、削峰等指令执行情况。


6、 线上监管

根据系统设置条件,将报警信息推送给执法人员或排污单位,对严重违法问题进行现场检查和在线督办。

    当系统报警的异常问题与实际情况存在偏差时,执法人员或排污单位可在系统上报异常发生原因、上传现场照片、对异常情况进行说明。

排污单位应在可能发生异常问题情况时提前进行报备,生态环境部门通过系统看到报备信息后可以进行审核,录入审核意见,做出审核通过或者审核驳回操作。


五、 系统组成

1、 环易云


环易云是力安科技依托“安易云”研发的专业的环保用电监管云平台系统,实现了工业企业生产设施、污染治理设施的电量、负荷等用电情况进行实时云端化动态监测,判断污染治理设施运行是否正常运行,停限产措施是否执行到位,为政府实施环境监管提供了创新的技术工具,开创全新模式!

2、AFT501用电监控探测器


AFT501用电监控探测器是一款用于单回路配电线路监测的智能用电监测终端,可选配专用的电流互感器、剩余电流互感器及温度传感器,实现配电线路的电流、电压、电量、漏电及温度等等综合用电信息的监控与上传

● 工作电源: AC220V ±20% 50Hz;

● 单相/三相单回路电压、电流、功率、电度等参数监测;

各相及总有功功率、无功功率、功率因数各相电流、电压、相位角

系统频率、总有功电度、总无功电度、各相的有功电度和无功电度的测量与计算功能。

●  正反向总有功电能、四象限无功电能累计;分时电能(4费率,48时段)的正反向总有功电能、四象限无功电能累计。

正反向总有功最大需量、正反向总无功最大需量及发生时间。

各相/线电压、电流、频率、总/三相功率因数、总/三相有功功率、无功功率、视在功率的最大/最小值及发生时间。

●  三相电压、电流不平衡度。

电参量与继电器关联起来并进行越限告警控制,支持过流、零流、接地、低压、过压、低频、过频、低功率因数越限告警。

电压和电流的谐波畸变率(包括总畸变率THD、奇次畸变率、偶次畸变率)、电压的2~31次谐波分量占有率、电流的2~31次谐波分量占有率、电流的K因数、电压的基波有效值、电流的基波有效值等的测量与计算功能。

● 提供1路剩余电流、4路温度监测

● 温度监测范围:0-125ºC,监测精度±1 ºC;

● 电参数监测精度:电压及电流0.2级,其他0.5级;

● 具有声光报警功能、停送电报警;

● 1路RS485,可选配2G/NB-IOT通信方式

● 采用标准导轨式安装;

● 自身功耗小于0.5W;

● 使用环境温度:-20℃~+60℃;

● 可对外提供DC5V电源。


3、AFT502用电监控探测器

AFT502用电监控探测器是一款用于多回路配电线路监测的智能用电监测终端,可选配专用的电流互感器、剩余电流互感器及温度传感器,实现最多5路配电线路的电流、电压、电量、漏电及温度等综合用电信息的监控与上传

● 工作电源: AC220V ±20% 50Hz;

● 单相/三相单回路电压、电流、功率、电度等参数监测;

各相及总有功功率、无功功率、功率因数各相电流、电压、相位角

系统频率、总有功电度、总无功电度、各相的有功电度和无功电度的测量与计算功能。

●  正反向总有功电能、四象限无功电能累计;分时电能(4费率,48时段)的正反向总有功电能、四象限无功电能累计。

正反向总有功最大需量、正反向总无功最大需量及发生时间。

各相/线电压、电流、频率、总/三相功率因数、总/三相有功功率、无功功率、视在功率的最大/最小值及发生时间。

●  三相电压、电流不平衡度。

电参量与继电器关联起来并进行越限告警控制,支持过流、零流、接地、低压、过压、低频、过频、低功率因数越限告警。

电压和电流的谐波畸变率(包括总畸变率THD、奇次畸变率、偶次畸变率)、电压的2~31次谐波分量占有率、电流的2~31次谐波分量占有率、电流的K因数、电压的基波有效值、电流的基波有效值等的测量与计算功能。

● 提供1路剩余电流、4路温度监测

● 温度监测范围:0-125ºC,监测精度±1 ºC;

● 电参数监测精度:电压及电流0.2级,其他0.5级;

● 具有声光报警功能、停送电报警;

● 1路RS485,可选配2G/NB-IOT通信方式

● 采用标准导轨式安装;

● 自身功耗小于0.5W;

● 使用环境温度:-20℃~+60℃;

● 可对外提供DC5V电源。


固德力安环保用电监管系统/环保用电量监控系统/污染治理设施用电监管系统设备智能解决方案通过多层次、全方位、网格化的方式获取更多实时动态的环境大数据,推进环境自动化监测网络建设,有效提升环境管理信息化水平,最大限度减少环境污染。
